Herkunftsort:
China
Modellnummer:
SD16 SD16C SD16E SD16F SD16L SD16R
Kontakt US
| Modell | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Motor | Weihai WD10G178E25 | SHANGCHAI SC11CB184G2B1 | ||||
| Emission | China-II | China-II | ||||
| Nennumfang der Umdrehung | 1850 Dreh/min | 1850 Dreh/min | ||||
| Bruttoleistung | 131kW ((175 PS) @ 1850 Dreh/min | 131kW ((175 PS) @ 1850 Dreh/min | ||||
| Nettoleistung | 121 kW (± 160 PS) @ 1850 Dreh/min. | 121 kW (± 160 PS) @ 1850 Dreh/min. | ||||
|
Anzahl der Zylinder- Ausfall × Schlag |
6-126X130 mm | 6-121X152 mm | ||||
| Verlagerung | 9.726L | 10.5L | ||||
| Max. Drehmoment | 830N.m@1100-1200 Rpm | 843 N.m@1300 Rpm | ||||
| Kühlsystem | Mechanischer Ventilator | Mechanischer Ventilator | ||||
| Antriebssystem | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Antriebssystem |
Hergestellt von SHANTUI, mit hoher Arbeitsleistung niedrige Ausfallrate; Getriebe, 3 Gänge nach vorne und 3 Gänge nach hinten. |
|||||
| Fahrgeschwindigkeit | Vorwärts | 0 ~ 3,29 km/h, 0 ~ 5,82 km/h, 0 ~ 9,63 km/h | ||||
| Zurück | 0 ~ 4,28 km/h, 0 ~ 7,59 km/h, 0 ~ 12,53 km/h | |||||
| Drehmomentwandler | 3-Element, Einstadium, 1-Phase | |||||
| Übertragung |
Planetare Ausrüstung und Getriebe hydraulisch betätigtes, gezwungenes Schmieren |
|||||
| Schrägradwelle |
mit einer Breite von mehr als 20 mm, Einstufige Drehzahlreduzierung, Spritzschmierung |
|||||
| Steuerkupplung |
Nasse Mehrfachscheibe, Scheibenfeder geladen, hydraulisch betrieben, handbetrieben, mit der Lenkremse verbunden. |
|||||
| Bremse |
Feuchte, sich zusammenziehende Band, mit hydraulischem Fußbetrieb |
|||||
| Letzter Antrieb | Spurgetriebe, doppelte Reduktion, Spritzschmierung | |||||
| Chassis-System | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Typ |
Schwungart des gespritzten Strahls, Aufgehängte Struktur des Ausgleichsbalkens |
|||||
| Art der Schuhe | Einzelschwimmer | Typ des Feuchtgebiets | ||||
| Spurweite | 1880 mm | 2300 mm | ||||
| Breite des Laufschuhs |
510/560/ 610 mm |
610 mm | 560 mm | 560 mm | 1100/950 mm | 1100/660 mm |
| Längen der Gleisbefestigung | 2430 mm | 2365 mm | 2935 mm | |||
| Bodenbereiche der Gleise | 24786 cm2 | 29646 cm2 | 29512 cm2 | 29512 cm2 | 64570 cm2 | |
| Anzahl der Laufschuhen | 37 Stück/Seite | 39 Stück/Seite | 42 Stück/Seite | |||
|
Erdungsdruck (Standardkonfiguration) |
58 kPa | 59.2 kPa | 55 kPa | 55 kPa | 25 kPa | 25 kPa |
| Anzahl der Trägerwalze | 2 Stück/Seite | |||||
| Anzahl der Gleiswalzen | 6 Stück/Seite | 7 Stück/Seite | ||||
| Schwingung | 203 mm | |||||
| Volumen | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Kraftstoffkapazität | 315L | |||||
| Flüssigkeitskapazität der Kältemittel | 62.8L | |||||
| Motorölkapazität | 24 L | |||||
| Hydraulischer Ölbehälter | 112L | |||||
| Übertragung | 52L | |||||
| Antriebsachse | 70 L | |||||
| Betriebsgewicht | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
Betriebsgewicht (Standard) |
17000 kg | 17370 kg | 17346 kg | 17500 kg | 18460 kg | 18460 kg |
| BLADE | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Typ der Klinge | Gerade Neigung/U | Kohlenstoff | Gerade geneigt | Gerade Neigung/Winkel | Gerade geneigt | Abfallhandhabungsklinge |
| Kapazität der Klinge | 3.5/4.8m3 | 6m3 | 3.5m3 | 30,5/3,2 m3 | 3m3 | 8.3m3 |

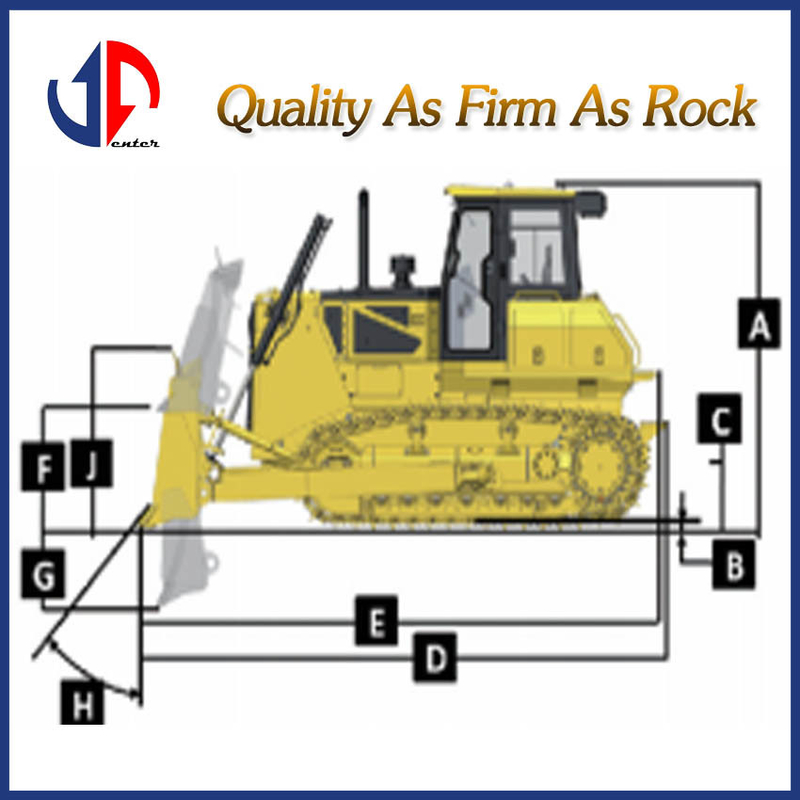

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
Maschinenhöhe (ohne ROPS) |
3032 mm | 3074 mm | ||||
| Höhe des Gleisgrößers | 65 mm | 101.5 mm | ||||
| Bodenfreiheit | 400 mm | |||||
|
Maschinenlänge (mit Zugstange) |
5140 mm | 5427 mm | 5345 mm | 5350 | 5262 mm | |
|
Max. Heben Höhe der Klinge |
1095 mm | 1005 mm | ||||
|
Max. Graben Schlagtiefe |
540 mm | 485 mm | ||||
| Abgrubwinkel der Klinge | 55° ± 3° | |||||
| Breite der Klinge |
3455/ 3556 mm ((Gerade Neigung/U) |
3900 mm | 3455 mm |
3455/4011 mm (Rechte Neigung/Winkel) |
4150 mm | |
| Höhe der Klinge |
1149/ 1120 mm ((Gerade Neigung/U) |
1235 mm | 1149 mm |
1149/ 1040 mm (Gerade Neigung/Winkel) |
960 mm | 1590 mm |
|
Breite von links Trackschuhe bis zum Ende Schuh für den rechten Weg (Standard) |
2390 mm | 2490 mm | 2440 mm | 2440 mm | 3400 mm | |
| Parameter der RIPPER | ||||||
| Typ | Drei-Schenke-Ripper | |||||
| Gewicht | 1631 kg | |||||
| Max. Risstiefe | 572 mm | |||||
| Max. Hebhöhe | 592 mm | |||||
|
Ripperlänge (bei tiefstem Reißen) |
1580 mm | |||||
| Ripperbreite | 2080 mm | |||||
|
Abfahrtswinkel (bei höchster Hebung) |
32.1° | |||||
| Breite des Reißes | 1900 mm | |||||
|
Abstand zwischen Zähne des Reißers |
950 mm | |||||
