RO-SS6000mit einer Leistung von mehr als 1000 W
Ⅰ.Zusammenfassung

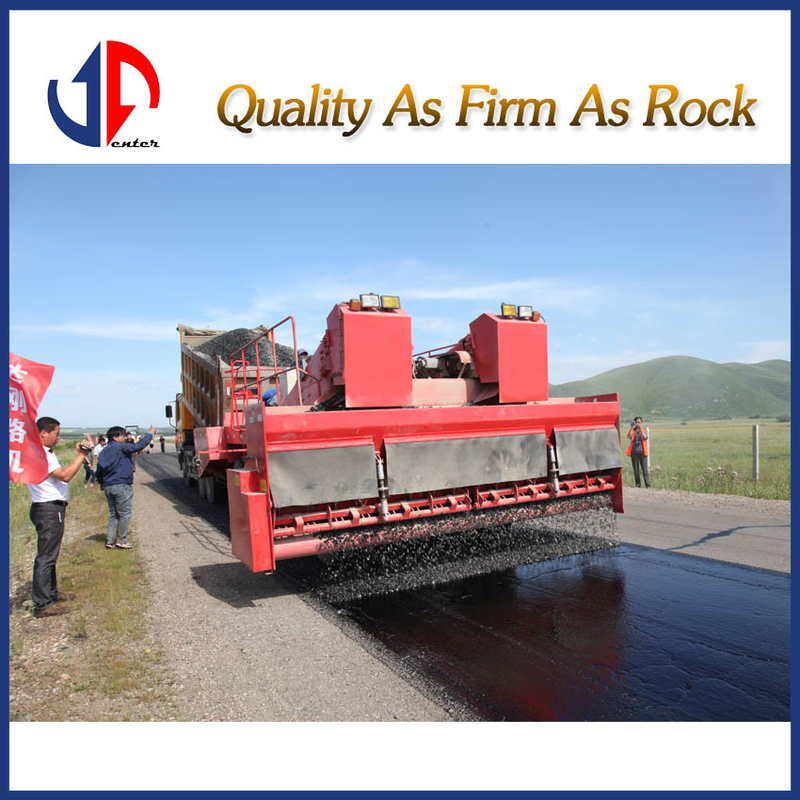

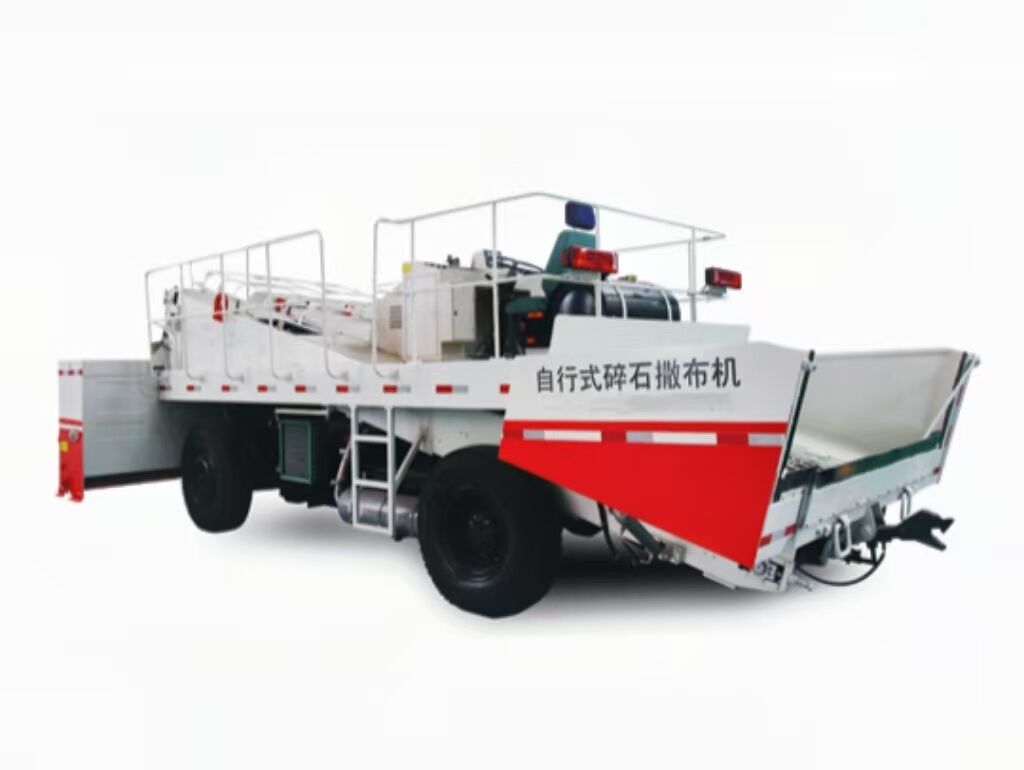

Der von unserer Firma entwickelte selbstfahrende Makadamstreuer SS6000 ist eine spezielle Maschine zum Streuen von Steinen mit Partikelgröße unter 30 mm.Es ist eine der wichtigsten Unterstützungsausrüstung für den Asphaltbebau- Gemäß den Bauanforderungen können Steine bestimmter Spezifikationen kontinuierlich, quantitativ und gleichmäßig auf den Pflaster und den Untergrund mit Asphalt gesprüht werden. It is mainly used for the spreading of crushed stone in the construction of upper seal layer of low-grade highway and the spreading of crushed stone in the construction of new asphalt pavement by surface paving method. Es kann auch die Oberfläche der High-Grade-Autobahn abdecken. Dieses Modell ist derzeit die breiteste Single-Chip-Verbreitungsbreite in China (die maximale Verbreitungsbreite kann 6 Meter erreichen),die höchste Ausbreitungseffizienz und der höchste Grad an Automatisierung und Intelligenz.
Die Hauptstruktur ist wie folgt:
1Übertragungsmodus: Gehsystem ist mechanisches Getriebe, Gurt, Schraube, Materialrolle und Hopper-System ist hydraulisches Getriebe;
2.Fahrmodus: Fahrt des Reifens mit Vorderachsenantrieb;
3.Fahrmodus: Doppelbänder;
4.Aufnahme von Hopperform: hydraulisches Öffnen und Schließen;
5.Spread-Huppenform: Kombination von pneumatischer Einstufung und mechanischer Breiteneinstellung;
6.Betriebsmodus: automatisch und manuell;
7Steuerungsmodus: proportionale Steuerung und Schaltersteuerung.
Ⅱ. Produktmerkmale
1Hauptdarbietung
Die wichtigsten Eigenschaften sind:
a) Große Ausbreitungsmenge, kann den Anforderungen einer Vielzahl von Aggregat-Ausbreitungen gerecht werden.
b) Teleskop-Hopper, mechanische und hydraulische Breitenregelung.
c) Steuerung des Geschwindigkeitsverhältnisses der Materialöffnung und -verbreitung, gleichmäßige Verbreitung des Aggregats.
d) Gürtelzufuhr und Materiallevel-Gerät gemeinsame Steuerung, automatische Steuerung der Fütterung zu realisieren.
e) Die Schraube und die Materialniveaulausrüstung werden gemeinsam gesteuert, um die Gleichmäßigkeit der Materialniveaulausrüstung des Ausbreitungshoppers zu erreichen.
f) Schraube und Materialrolle werden von einem unabhängigen Motor angetrieben, was für die Beförderung und die Verhinderung von Trennungen von Vorteil ist.
g) Das Gehsystem verwendet ein vollständiges hydraulisches Gehsystem, das stabil, sauber und für die Wartung praktisch ist.
h) Die Geschwindigkeit des Fahrzeugs ist schrittlos und einstellbar.
i) Der Empfangs-Hopper verwendet eine hydraulische Öffnungs- und Schließ-Hopper, wodurch das Rückstandsmaterial des Hoppers nach dem Ausbreiten erheblich reduziert wird.
j) Der selbstverriegelnde Traktionshaken kann eine bequeme Verbindung und Trennung von Streuer und Materialwagen bei kontinuierlicher Streuung realisieren.
Der größte Vorteil besteht darin, daß die Höhe mit der Höhe des Abziehbaus angepasst werden kann.
k) Dieselmotor mit hohem Wirkungsgrad und ausreichender Gangreserve zur Anpassung an verschiedene Dispersionsbedingungen und Widerstand gegen Laständerungen.
l) Vollhydraulische Lenkung wird eingeführt, um die Lenkung flexibler zu machen.
m) Für die Fahrzeugbremsung ist ein reibungsloses und effizientes hydraulisches Bremssystem vorgesehen.
n) Der bewegliche Sitz (Konsole) verbessert das Sichtfeld des Bedieners und macht den Bau intuitiver.
Ⅱ. Produktmerkmale
1Hauptdarbietung
Die wichtigsten Eigenschaften sind:
a) Große Ausbreitungsmenge, kann den Anforderungen einer Vielzahl von Aggregat-Ausbreitungen gerecht werden.
b) Teleskop-Hopper, mechanische und hydraulische Breitenregelung.
c) Steuerung des Geschwindigkeitsverhältnisses der Materialöffnung und -verbreitung, gleichmäßige Verbreitung des Aggregats.
d) Gürtelzufuhr und Materiallevel-Gerät gemeinsame Steuerung, automatische Steuerung der Fütterung zu realisieren.
e) Die Schraube und die Materialniveaulausrüstung werden gemeinsam gesteuert, um die Gleichmäßigkeit der Materialniveaulausrüstung des Ausbreitungshoppers zu erreichen.
f) Schraube und Materialrolle werden von einem unabhängigen Motor angetrieben, was für die Beförderung und die Verhinderung von Trennungen von Vorteil ist.
g) Das Gehsystem verwendet ein vollständiges hydraulisches Gehsystem, das stabil, sauber und für die Wartung praktisch ist.
h) Die Geschwindigkeit des Fahrzeugs ist schrittlos und einstellbar.
i) Der Empfangs-Hopper verwendet eine hydraulische Öffnungs- und Schließ-Hopper, wodurch das Rückstandsmaterial des Hoppers nach dem Ausbreiten erheblich reduziert wird.
j) Der selbstverriegelnde Traktionshaken kann eine bequeme Verbindung und Trennung von Streuer und Materialwagen bei kontinuierlicher Streuung realisieren.
Der größte Vorteil besteht darin, daß die Höhe mit der Höhe des Abziehbaus angepasst werden kann.
k) Dieselmotor mit hohem Wirkungsgrad und ausreichender Gangreserve zur Anpassung an verschiedene Dispersionsbedingungen und Widerstand gegen Laständerungen.
l) Vollhydraulische Lenkung wird eingeführt, um die Lenkung flexibler zu machen.
m) Für die Fahrzeugbremsung ist ein reibungsloses und effizientes hydraulisches Bremssystem vorgesehen.
n) Der bewegliche Sitz (Konsole) verbessert das Sichtfeld des Bedieners und macht den Bau intuitiver.
Tabelle 1 Haupteigenschaftsparameter
| Nein, nicht wirklich. | Parameter | Einheit | Standardwert | Anmerkung |
| 1 | Anmerkung: Spreadwidth | Anmerkung: mm | 0~6000 |
Anmerkung: 250 mm für einen Bereich von 0°3 m. Anmerkung: Schrittlos einstellbar für eine Reichweite von 3×6 m. |
| 2 | Ausbreitungsgeschwindigkeit | in km/h | Hinweis:2.5 ~ 7 | |
| 3 | Maximale Streuung | L/m2 | 22 | |
| 4 | Mindestverbreitung | L/m2 | 3 | |
| 5 | Gesamtgröße | mm | 30 | |
| 6 | Geschwindigkeit des Gürtels | r/min | 113 | |
| 7 | Schraubumdrehzahl | r/min | 100 | |
| 8 | Rollgeschwindigkeit | r/min | 85 |
|
| 9 | Gewicht | Weigerung | 12000 | |
| 10 | Querschnittsverbreitungsrate | % |
≥ 95 95 |
|
| 11 |
Längsschnittgeschwindigkeit
|
% |
≥ 95 96 |
|
| 12 | Höchstwinkel der Vorderräder | - Nein. | 25 | |
| 13 | Mindestdrehradius | mm | 9000 | |
| 14 | Mindestgrundfreiheit | mm | 310 | |
| 15 | Mindestabfahrwinkel | - Nein. | 12.5 | |
| 16 | Vordere Messung | mm |
2120
|
|
| 17 | Rückspur | mm | 2400 | |
| 18 | Radstütze | mm | 3300 | |
| 19 | Kapazität der Abzugsholle (zwei) | m3 | 1.2 | |
| 20 | Volumen der hinteren Hopper | m3 | 2.8 | |
| 21 | Aussehen (Transportgröße) | mm | 7400 × 3300 × 2750 | |
| 22 | Aussehen (Arbeitsgröße) | mm | 7400 × 6200 × 3500 | |
| 23 | Umrissgröße der Trommel | mm | 6200 × 1350 × 1210 | |
| 24 | Höchstneigung der Volllastkonstruktion | % | ≤ 7 |
Gesamtgewicht des abschleppenden Dumpcars darf 33 t nicht übersteigen |
2Besitzer von Rechten an geistigem Eigentum
| Nein, nicht wirklich. | Nummer des Patents | Patentbezeichnung | Anmerkung |
| 1 | 2013206225368 | Anlage zur Spannung des Gürtelförderers | |
| 2 | 2013206225137 | Material-Tor-Begrenzungseinrichtung | |
| 3 | 201320622557X | Vorrichtung zur Spannung der Antriebswalze | |
| 4 | 2013206225758 | Schleifmechanismus | |
| 5 | 2013206224098 | Schraubeinrichtung eines Bandförderers | |
| 8 | 2013206226746 | ein Haken |
Leistungsparameter
| Nein, nicht wirklich. | Parameter | Einheit | Standardwert | Anmerkung |
| 1 | Anmerkung:Spreadwidth | Anmerkung: mm | 6000 | 0 ̊3 m Reichweite mit 250 mm Steigerungen / 3 ̊6 m Reichweite schrittlos einstellbar |
| 2 | Ausbreitungsgeschwindigkeit | in km/h | Anmerkung:2.5 ~ 7 | |
| 3 | Maximale Streuung | L/m2 | 22 | |
| 4 | Mindestverbreitung | L/m2 | 3 | |
| 5 | Gesamtgröße | mm | 30 | |
| 6 | Geschwindigkeit des Gürtels | m/min | 113 | |
| 7 | Schraubumdrehzahl | r/min | 100 | |
| 8 | Rollgeschwindigkeit | r/min | 85 |
|
| 9 | Gewicht | Weigerung | 12000 | |
| 10 | Querschnittsverbreitungsrate | % |
≥ 95 95 |
|
| 11 |
Längsschnittgeschwindigkeit
|
% |
≥ 95 96 |
|
| 12 | Höchstwinkel der Vorderräder | - Nein. | 25 | |
| 13 | Mindestdrehradius | mm | 9000 | |
| 14 | Mindestgrundfreiheit | mm | 310 | |
| 15 | Mindestabfahrwinkel | - Nein. | 11 | |
| 16 | Vordere Messung | mm | 2120 | |
| 17 | Rückspur | mm | 2400 | |
| 18 | Radstütze | mm | 3300 | |
| 19 | Kapazität der Abzugsholle (zwei) | m3 | 1.2 | |
| 20 | Volumen der hinteren Hopper | m3 | 2.8 | |
| 21 | Aussehen (Transportgröße) | mm | 7400 × 3300 × 2750 | |
| 22 | Umrissgröße der Trommel | mm | 6200 × 1350 × 1210 | |
| Höchstneigung der Volllastkonstruktion | % | ≤ 7 | Das Gesamtgewicht des schleppenden Dumpcars darf 33 t nicht übersteigen. |
Hauptkonfigurationstabelle
| Nein, nicht wirklich. | Name | Anzahl | Anmerkung |
| 1. | Motor | 1 | Dongfeng |
| 2. | Hinterachse | 1 | Anhui Brücke |
| 3. | Schwerlastradialreifen | 4 | Eolus-Reifen |
| 4. | Hydraulische Antriebsachse | 1 | KESSLER |
| 5. | Vollhydraulisches Lenkrad | 1 | Eaton |
| 6. | Reisepumpe | 1 | Schnüren |
| 7. | Offene Pumpe 1 | 1 | Schnüren |
| 8. | Offene Pumpe 2 | 1 | Schnüren |
| 9. | Getriebepumpe | 1 | Schnüren |
| 10. | Kartuschenventil1 | 1 | Schnüren |
| 11. | Kassettenventil 2 | Schnüren | |
| 12. | Kassettenventil 3 | Schnüren | |
| 13. | Standbremse | 1 | MICO |
| 14. | Reisemotor | 1 | Schnüren |
| 15. | Hydraulikzylinder | 11 | Jiangsu Yongxiang |
| 16. | Häkelzylinder | 1 | Yucca |
| 17. | Antriebsmotor von Material-Zugrollen | 2 | PAKER |
| 18. | Schraubantriebsmotor | 2 | PAKER |
| 19. | Gürtelmotor | 2 | PAKER |
| 20. | Ölsaugfilter | 1 | Frühstück |
| 21. | Niederdruck-Rücklaufölfilter | 2 | Hedeck |
| 22. | Relais zur Ebenenregelung | 1 | Frühstück |
| 23. | Hybride Wärmespender | 1 | Eisrad von Yantai |
| 24. | Minizylinder aus Edelstahl | 24 | Yadek |
| 25. | Magnetventil | 24 | MAC-Funktion |
| 26. | Montage des Moduls | 1 | Numatik |
| 27. | Trockner | 1 | - Ich weiß. |
| 28. | Aufnahme-Hopper | 1 | |
| 29. | Gürtelförderanlage | 2 | |
| 30. | Ausbreitungshocker (zwei) | 1 | |
| Speicherbatterie | 1 | - Ich weiß. |
