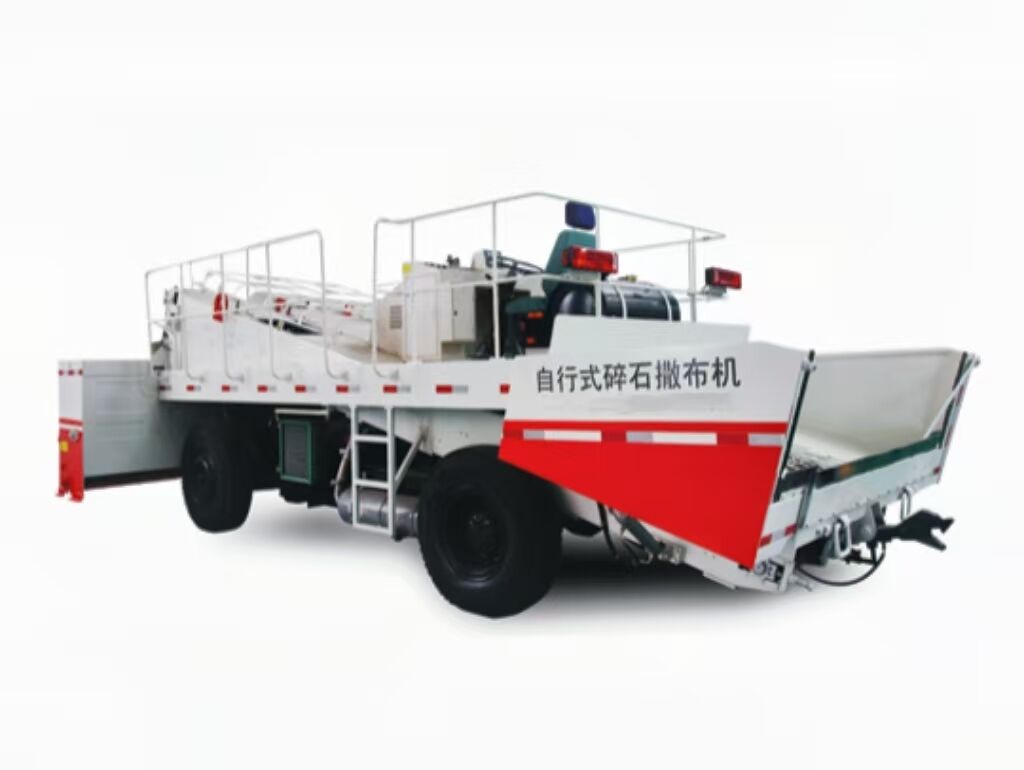

RS-60C Selbstfahrender Spänestreuer
Ⅰ.Zusammenfassen
Der von unserem Unternehmen entwickelte selbstfahrende Schotterstreuer RS-60C ist eine Spezialmaschine zum Streuen von Steinen mit einer Partikelgröße unter 30 mm. Es ist eines der wichtigsten unterstützenden Geräte für den Asphaltbau. Entsprechend den baulichen Anforderungen können Steine bestimmter Spezifikationen kontinuierlich, quantitativ und gleichmäßig auf dem mit Asphalt besprühten Straßenbelag und Untergrund verteilt werden. Es wird hauptsächlich zum Verteilen von Schotter beim Bau der oberen Dichtungsschicht von minderwertigen Autobahnen und zum Verteilen von Schotter beim Bau neuer Asphaltbeläge im Oberflächenpflasterverfahren verwendet. Es kann auch die Oberfläche hochwertiger Autobahnen bedecken. Dieses Modell verfügt derzeit über die größte Einzelchip-Streubreite in China (die maximale Streubreite kann 6 Meter erreichen), die höchste Streueffizienz und den höchsten Grad an Automatisierung und Intelligenz.
Die Hauptstruktur ist wie folgt:
1. Übertragungsmodus: Das Laufsystem ist ein mechanisches Getriebe, das Riemen-, Schnecken-, Materialrollen- und Trichtersystem ist ein hydraulisches Getriebe.
2. Reisemodus: Reifenfahr-Vorderachsantrieb;
3. Fördermodus: Doppelbandförderung;
4. Form des Aufnahmetrichters: hydraulisches Öffnen und Schließen;
5. Form des Streutrichters: Kombination aus pneumatischer Klassifizierung und mechanischer Breitenverstellung;
6. Betriebsmodus: automatisch und manuell;
7. Steuermodus: Proportionalsteuerung und Schaltersteuerung.
Ⅱ. Produktmerkmale
1, Hauptleistung
Die Haupteigenschaften sind wie folgt:
a) Große Streumenge, kann die Anforderungen einer Vielzahl von Aggregatstreuungen erfüllen.
b)Teleskopbehälter, mechanische und hydraulische Breitenverstellung.
c) Steuerung des Öffnungs- und Streugeschwindigkeitsverhältnisses des Materialtors, gleichmäßige Verteilung der Zuschlagstoffe.
d) Die gemeinsame Steuerung des Bandvorschubs und des Materialniveaugeräts ermöglicht eine automatische Steuerung des Vorschubs.
e) Die Schnecke und das Materialniveaugerät werden gemeinsam gesteuert, um die Gleichmäßigkeit des Materialniveaus des Streutrichters zu gewährleisten.
f) Schnecke und Materialwalze werden von einem unabhängigen Motor angetrieben, was sich positiv auf die Förderung auswirkt und eine Entmischung verhindert.
g) Das Gehsystem verfügt über ein vollhydraulisches Gehsystem, das stabil, sauber und wartungsfreundlich ist.
h)Die Geschwindigkeit des Fahrzeugs ist stufenlos und einstellbar.
i) Der Aufnahmetrichter verfügt über einen hydraulisch öffnenden und schließenden Trichter, wodurch das Restmaterial des Trichters nach dem Ausbringen erheblich reduziert wird.
j) Der selbstsichernde Zughaken ermöglicht eine bequeme Verbindung und Trennung von Streuer und Materialwagen beim kontinuierlichen Streuen.
Sein größter Vorteil besteht darin, dass die Höhe an die Höhe der Deichsel des Muldenkippers angepasst werden kann.
k) Hocheffizienter Dieselmotor, genügend Leistungsreserve zur Anpassung an verschiedene Streubedingungen und Widerstandsfähigkeit gegenüber Lastwechseln.
l) Um die Lenkung flexibler zu gestalten, wird ein vollhydraulisches Lenksystem eingesetzt.
m) Für die Fahrzeugbremsung wird ein sanftes und effizientes hydraulisches Bremssystem eingesetzt.
n)Der bewegliche Sitz (Konsole) verbessert das Sichtfeld des Bedieners und macht den Bauvorgang intuitiver.
Ⅱ. Produktmerkmale
1, Hauptleistung
Die Haupteigenschaften sind wie folgt:
a) Große Streumenge, kann die Anforderungen einer Vielzahl von Aggregatstreuungen erfüllen.
b)Teleskopbehälter, mechanische und hydraulische Breitenverstellung.
c) Steuerung des Öffnungs- und Streugeschwindigkeitsverhältnisses des Materialtors, gleichmäßige Verteilung der Zuschlagstoffe.
d) Die gemeinsame Steuerung des Bandvorschubs und des Materialniveaugeräts ermöglicht eine automatische Steuerung des Vorschubs.
e) Die Schnecke und das Materialniveaugerät werden gemeinsam gesteuert, um die Gleichmäßigkeit des Materialniveaus des Streutrichters zu gewährleisten.
f) Schnecke und Materialwalze werden von einem unabhängigen Motor angetrieben, was sich positiv auf die Förderung auswirkt und eine Entmischung verhindert.
g) Das Gehsystem verfügt über ein vollhydraulisches Gehsystem, das stabil, sauber und wartungsfreundlich ist.
h)Die Geschwindigkeit des Fahrzeugs ist stufenlos und einstellbar.
i) Der Aufnahmetrichter verfügt über einen hydraulisch öffnenden und schließenden Trichter, wodurch das Restmaterial des Trichters nach dem Ausbringen erheblich reduziert wird.
j) Der selbstsichernde Zughaken ermöglicht eine bequeme Verbindung und Trennung von Streuer und Materialwagen beim kontinuierlichen Streuen.
Sein größter Vorteil besteht darin, dass die Höhe an die Höhe der Deichsel des Muldenkippers angepasst werden kann.
k) Hocheffizienter Dieselmotor, genügend Leistungsreserve zur Anpassung an verschiedene Streubedingungen und Widerstandsfähigkeit gegenüber Lastwechseln.
l) Um die Lenkung flexibler zu gestalten, wird ein vollhydraulisches Lenksystem eingesetzt.
m) Für die Fahrzeugbremsung wird ein sanftes und effizientes hydraulisches Bremssystem eingesetzt.
n)Der bewegliche Sitz (Konsole) verbessert das Sichtfeld des Bedieners und macht den Bauvorgang intuitiver.
Tabelle 1 Hauptleistungsparameter
| NEIN. | Parameter | Einheit | Standardwert | Bemerkung |
| 1 | Hinweis: Spreadwidth | Hinweis:mm | 0~6000 |
Hinweis: 250-mm-Schritte für eine Reichweite von 0–3 m. Hinweis: Stufenlos einstellbar für 3–6 m Reichweite. |
| 2 | Ausbreitungsgeschwindigkeit | km/h | Größe: 2,5–7 | |
| 3 | Maximale Streuung | L/m2 | 22 | |
| 4 | Minimale Streuung | L/m2 | 3 | |
| 5 | Gesamtgröße | mm | 30 | |
| 6 | Bandgeschwindigkeit | U/min | 113 | |
| 7 | Schraubendrehzahl | U/min | 100 | |
| 8 | Rollgeschwindigkeit | U/min | 85 |
|
| 9 | Gewicht | ㎏ | 12000 | |
| 10 | Querstreurate | % |
≥95 95 |
|
| 11 |
Längsstreurate
|
% |
≥95 96 |
|
| 12 | Maximaler Vorderradwinkel | ° | 25 | |
| 13 | Minimaler Wenderadius | mm | 9000 | |
| 14 | Mindestbodenfreiheit | mm | 310 | |
| 15 | Mindestabflugwinkel | ° | 12.5 | |
| 16 | Vorderes Messgerät | mm |
2120
|
|
| 17 | Hintere Spur | mm | 2400 | |
| 18 | Radstand | mm | 3300 | |
| 19 | Fassungsvermögen des Ausgabetrichters (zwei) | M3 | 1.2 | |
| 20 | Volumen des hinteren Trichters | M3 | 2.8 | |
| 21 | Aussehen (Transportgröße) | mm | 7400×3300×2750 | |
| 22 | Aussehen (Arbeitsgröße) | mm | 7400×6200×3500 | |
| 23 | Umrissgröße des Trichters | mm | 6200×1350×1210 | |
| 24 | Maximale Neigung der Volllastkonstruktion | % | ≤7 |
Gesamtgewicht des ziehenden Muldenkippers darf 33 t nicht überschreiten |
2, besitzt geistige Eigentumsrechte
| NEIN. | Patentnummer | Patentname | Bemerkung |
| 1 | 2013206225368 | Spannvorrichtung für Förderbänder | |
| 2 | 2013206225137 | Vorrichtung zur Materialeinlassbegrenzung | |
| 3 | 201320622557X | Spannvorrichtung für Antriebsrollen | |
| 4 | 2013206225758 | Austastmechanismus | |
| 5 | 2013206224098 | Abstreifvorrichtung des Förderbandes | |
| 8 | 2013206226746 | ein Haken |
Leistungsparameter
| NEIN. | Parameter | Einheit | Standardwert | Bemerkung |
| 1 | Hinweis:Spreizbreite | Hinweis:mm | 6000 | Reichweite 0–3 m in 250-mm-Schritten / Reichweite 3–6 m stufenlos einstellbar |
| 2 | Ausbreitungsgeschwindigkeit | km/h | Hinweis: 2,5 ~ 7 | |
| 3 | Maximale Streuung | L/m2 | 22 | |
| 4 | Minimale Streuung | L/m2 | 3 | |
| 5 | Gesamtgröße | mm | 30 | |
| 6 | Bandgeschwindigkeit | m/min | 113 | |
| 7 | Schraubendrehzahl | U/min | 100 | |
| 8 | Rollgeschwindigkeit | U/min | 85 |
|
| 9 | Gewicht | ㎏ | 12000 | |
| 10 | Querstreurate | % |
≥95 95 |
|
| 11 |
Längsstreurate
|
% |
≥95 96 |
|
| 12 | Maximaler Vorderradwinkel | ° | 25 | |
| 13 | Minimaler Wenderadius | mm | 9000 | |
| 14 | Mindestbodenfreiheit | mm | 310 | |
| 15 | Mindestabflugwinkel | ° | 11 | |
| 16 | Vorderes Messgerät | mm | 2120 | |
| 17 | Hintere Spur | mm | 2400 | |
| 18 | Radstand | mm | 3300 | |
| 19 | Fassungsvermögen des Ausgabetrichters (zwei) | M3 | 1.2 | |
| 20 | Volumen des hinteren Trichters | M3 | 2.8 | |
| 21 | Aussehen (Transportgröße) | mm | 7400×3300×2750 | |
| 22 | Umrissgröße des Trichters | mm | 6200×1350×1210 | |
| Maximale Neigung der Volllastkonstruktion | % | ≤7 | Das Gesamtgewicht des ziehenden Muldenkippers darf 33 t nicht überschreiten |
Hauptkonfigurationstabelle
| NEIN. | Name | Menge | Bemerkung |
| 1. | Motor | 1 | Dongfeng |
| 2. | Hinterachse | 1 | Anhui-Brücke |
| 3. | Hochleistungs-Radialreifen | 4 | Aeolus-Reifen |
| 4. | Hydraulische Antriebsachse | 1 | KESSLER |
| 5. | Vollhydraulisches Lenkgetriebe | 1 | Eaton |
| 6. | Reisepumpe | 1 | Rexroth |
| 7. | Pumpe 1 öffnen | 1 | Rexroth |
| 8. | Pumpe 2 öffnen | 1 | Rexroth |
| 9. | Zahnradpumpe | 1 | Rexroth |
| 10. | Patronenventil1 | 1 | Rexroth |
| 11. | Patronenventil 2 | Rexroth | |
| 12. | Patronenventil 3 | Rexroth | |
| 13. | Feststellbremse | 1 | MICO |
| 14. | Fahrmotor | 1 | Rexroth |
| 15. | Hydraulikzylinder | 11 | Jiangsu Yongxiang |
| 16. | Hakenzylinder | 1 | Yuci |
| 17. | Antriebsmotor der Materialziehwalze | 2 | PAKER |
| 18. | Schraubenantriebsmotor | 2 | PAKER |
| 19. | Riemenmotor | 2 | PAKER |
| 20. | Ölsaugfilter | 1 | Dämmerung |
| 21. | Niederdruck-Rücklaufölfilter | 2 | Hedeck |
| 22. | Niveaukontrollrelais | 1 | Dämmerung |
| 23. | Hybrid-Kühlkörper | 1 | Yantai-Eisrad |
| 24. | Minizylinder aus Edelstahl | 24 | Yadek |
| 25. | Magnetventil | 24 | MAC |
| 26. | Modulmontage | 1 | Numatik |
| 27. | Trockner | 1 | Shacman |
| 28. | Aufnahmetrichter | 1 | |
| 29. | Bandfördersystem | 2 | |
| 30. | Streutrichter (zwei) | 1 | |
| Akku | 1 | Shacman |
